Sehen Sie hier einen Auszug der veschiedenen Anwendungsbeispiele für Wärmepumpen

Wir zeigen hier nur die wichtigsten Besipiele und Komponenten

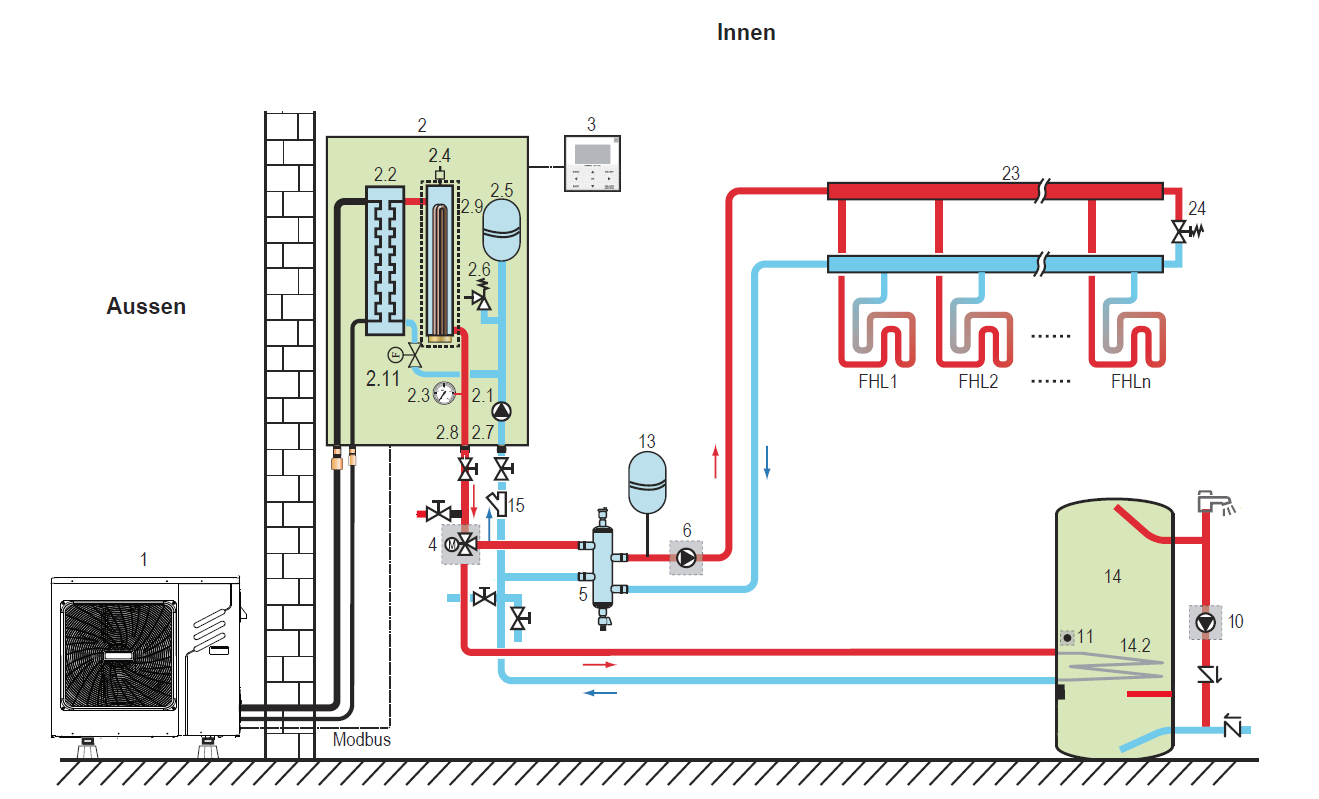

1) Der Standard - Fußbodenheizung überall und Brauchwasser

Raumheizung greentick Beheizung 2 Zonen tick Brauchwasser greentick Solarthermie tick Steuerung
Art Wärmepumpe Split Zusatzheizung tick Kühlung tick Kaskadenbetrieb tick Zentrale Bedieneinheit



1 Außengerät
2 Innengerät
2.1 Innenpumpe (im Innengerät)
2.2 Plattenwärmetauscher
2.3 Manometer
2.4 Entlüftungsventil
2.5 Ausdehnungsgefäß
2.6 Sicherheitsventil
2.7 Rücklauf
2.8 Vorlauf
2.9 Interner Zusatzheizer
2.11 Durchflusswächter Wasser
3 Bedieneinheit
4 3-Wege Ventil Heizkreis/ Brauchwasser
5 Pufferspeicher/Hydraulische Weiche
6 Heizkreispumpe
10 Zirkulationspumpe
11 Temperatursensor Brauchwasserspeicher
13 Ausdehnungsgefäß Heizkreis
14 Brauchwasserspeicher
14.2 Wärmetauscher Wärmepumpe
15 Schlammfilter
23 Heizkreisverteiler
FHL Fußbodenheizkreise
24 Bypass Ventil
Schema1

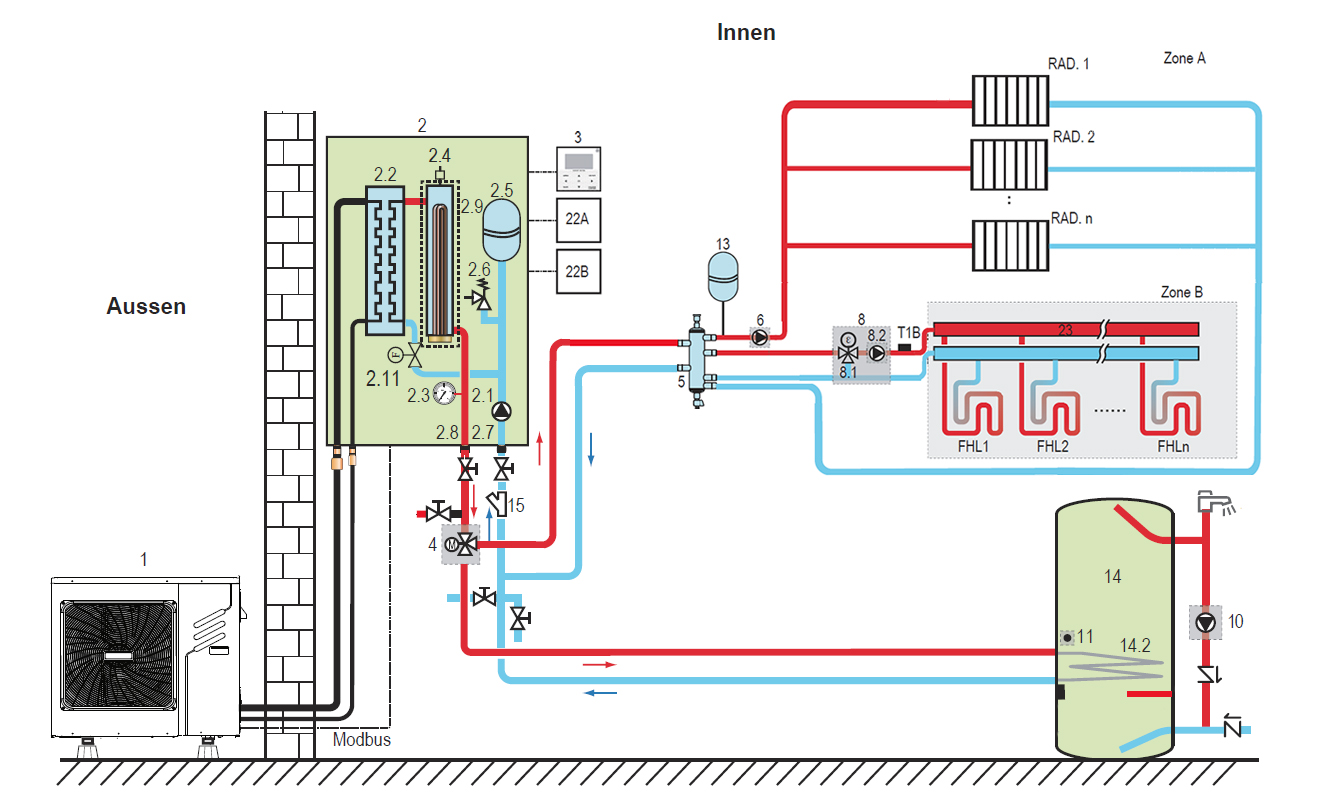

2) Beheizung von 2 Zonen - Fußbodenheizung und Radiatoren

Raumheizung greentick Beheizung 2 Zonen greentick Brauchwasser greentick Solarthermie tick Steuerung
Art Wärmepumpe Split Zusatzheizung tick Kühlung tick Kaskadenbetrieb tick 2 Thermostate



1 Außengerät
2 Innengerät
2.1 Innenpumpe (im Innengerät)
2.2 Plattenwärmetauscher
2.3 Manometer
2.4 Entlüftungsventil
2.5 Ausdehnungsgefäß
2.6 Sicherheitsventil
2.7 Rücklauf
2.8 Vorlauf
2.9 Interner Zusatzheizer
2.11 Durchflusswächter Wasser
3 Bedieneinheit
4 3-Wege Ventil Heizkreis/ Brauchwasser
5 Pufferspeicher/Hydraulische Weiche
6 Heizkreispumpe Radiatoren Zone A
8 Mischergruppe Fußbodenheizung
8.1 3-Wege Mischer
8.2 Heizkreispumpe FBH Zone B
10 Zirkulationspumpe
11 Temperatursensor Brauchwasserspeicher
13 Ausdehnungsgefäß Heizkreis
14 Brauchwasserspeicher
14.2 Wärmetauscher Wärmepumpe
15 Schlammfilter
22A Thermostat Zone A
22B Thermostat Zone B
23 Heizkreisverteiler
FHL Fußbodenheizkreise
RAD Radiatoren
Schema1

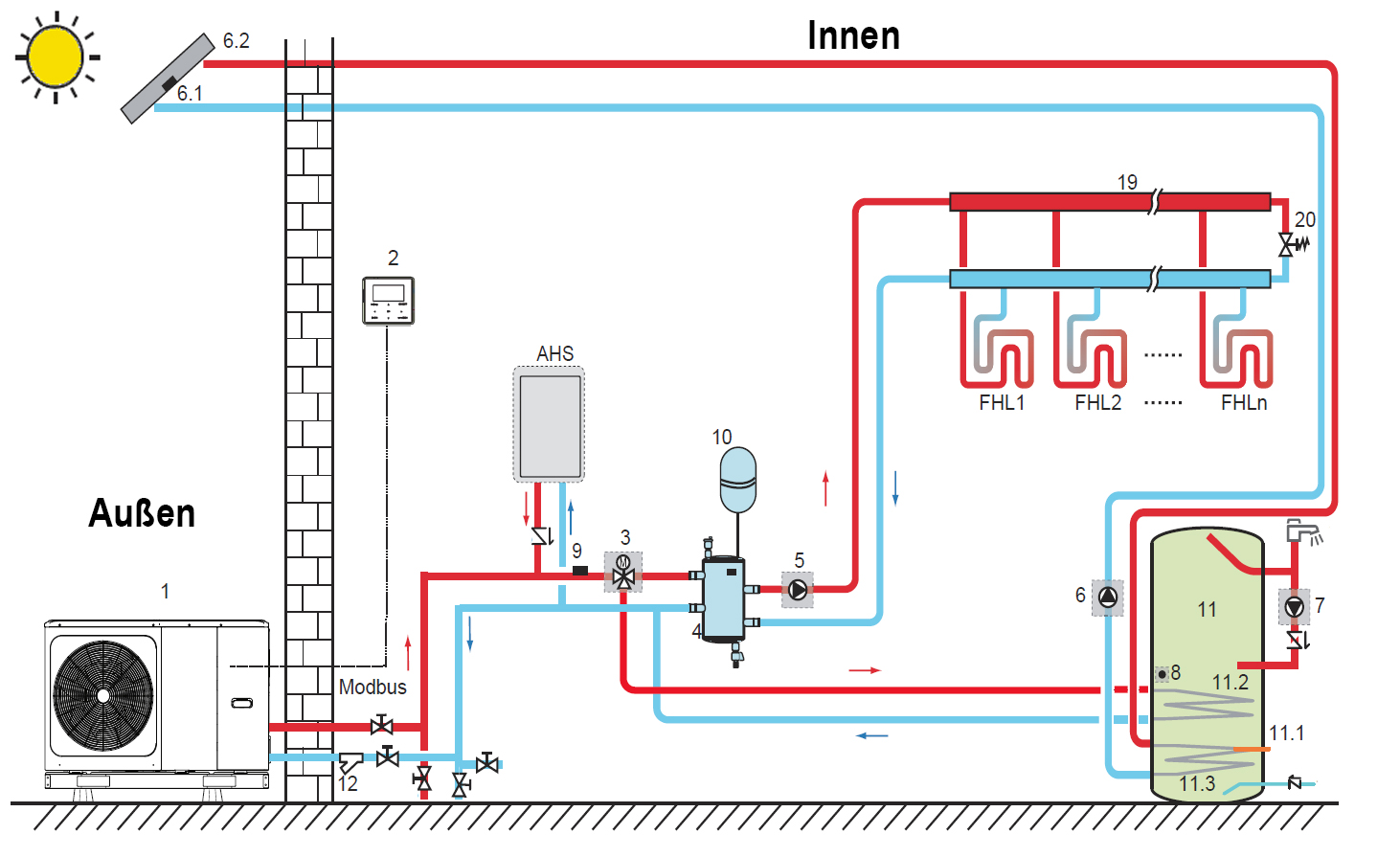

 3) Heizung mit Solarthermie und Zusatzheizung

Raumheizung greentick Beheizung 2 Zonen tick Brauchwasser greentick Solarthermie tick Steuerung
Art Wärmepumpe Mono Zusatzheizung greentick Kühlung tick Kaskadenbetrieb tick Zentrale Bedieneinheit



1 Außengerät
2 Zentrale Bedieneinheit
3 3-Wege Ventil Heizkreis/ Brauchwasser
4 Pufferspeicher/Hydraulische Weiche
5 Heizkreispumpe
6 Solarkreispumpe
6.1 Temp. Sensor am Solarkollektor
6.2 Solarkollektor
7 Zirkulationspumpe
8 Temperatursensor Brauchwasserspeicher
9 Temp. Sensor Wasserfluß
10 Ausdehnungsgefäß Heizkreis
11 Brauchwasserspeicher
11.1 Zusatzheizstab Brauchwasser
11.2 Wärmetauscher Wärmepumpe
11.3 Wärmetauscher Solarkreislauf
12 Schlammfilter
19 Heizkreisverteiler FBH
FHL Fußbodenheizkreise
AHS Zusatzheizung
Schema1



4) Heizen und Kühlen mit einem Gerät

Raumheizung greentick Beheizung 2 Zonen tick Brauchwasser greentick Solarthermie tick Steuerung
Art Wärmepumpe Split Zusatzheizung tick Kühlung greentick Kaskadenbetrieb tick Raumthermostat



1 Außengerät
2 Innengerät
2.1 Innenpumpe (im Innengerät)
2.2 Plattenwärmetauscher
2.3 Manometer
2.4 Entlüftungsventil
2.5 Ausdehnungsgefäß
2.6 Sicherheitsventil
2.7 Rücklauf
2.8 Vorlauf
2.9 Interner Zusatzheizer
2.11 Durchflusswächter Wasser
3 Bedieneinheit
4 3-Wege Ventil Heizkreis/ Brauchwasser
5 Pufferspeicher/Hydraulische Weiche
6 Heizkreispumpe
7.1 3-Wege Ventil Absperrung FBH
7.2 3 Wege Mischer FB Heizkreis
10 Zirkulationspumpe
11 Temperatursensor Brauchwasserspeicher
13 Ausdehnungsgefäß Heizkreis
14 Brauchwasserspeicher
14.2 Wärmetauscher Wärmepumpe
15 Schlammfilter
22 Raumthermostat
23 Heizkreisverteiler
FCU Gebläsekonvektoren
FHL Fußbodenheizkreise
Schema1



5) Heizen und Kühlen mit mehreren Wärmepumpen in der Kaskade für große Leistungen

Raumheizung greentick Beheizung 2 Zonen tick Brauchwasser greentick Solarthermie greentick Steuerung
Art Wärmepumpe Mono Zusatzheizung greentick Kühlung greentick Kaskadenbetrieb greentick Zentrale Bedieneinheit und dezentrale Raumthermostate
Schema1
1.1 Führendes Außengerät 7.2 3 Wege Mischeinheit Fußbodenheizung
1.2 Unterstützendes Außengerät 8 Temperatursensor Brauchwasserspeicher
1.3 Unterstützendes Außengerät 10 Ausdehnungsgefäß Heizkreis
2 Zentrale Bedieneinheit für gesamte Anlage 11 Brauchwasserspeicher
3 3-Wege Ventil Heizkreis/ Brauchwasser 11.1 Zusatzheizstab für Brauchwasserspeicher
4 Pufferspeicher Heizkreis 11.2 Wärmetauscher Wärmepumpe
5 Heizkreispumpe 11.3 Wärmetauscher Solarkreis
6 Solarkreispumpe 19 Kollektor Außengeräte
6.1 Temperatursensor Solarkollektor 23 Verteiler Fußbodenheizkreise, Gebläsekonvektoren
6.2 Solarkollektor FHL Fußbodenheizkreise
7 Zirkulationspumpe Brauchwasserkreis FCU Gebläsekonvektoren
7.1 Absperrventil Fußbodenheizkreis AHS Zusatzheizung
